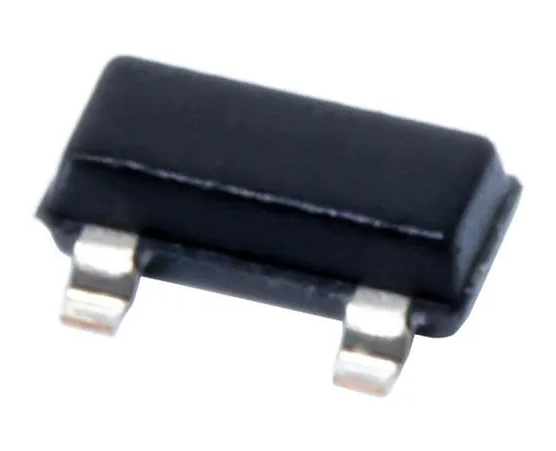

【シャントレギュレータIC】LM431CCM3/NOPB

Texas Instruments製の可変型シャントレギュレータICです。内部に高精度の基準電圧回路を備え、外付け抵抗によって出力電圧を設定できるため、電源回路の電圧基準や電圧監視、フィードバック制御などに使用できます。 2.5V～36Vの広い電圧範囲に対応し、カソード電流1mA～100mAの範囲で動作します。基準電圧の標準値は2.495Vで、電源回路の電圧安定化やスイッチング電源のフィードバック回路などに適しています。 SOT-23-3の小型表面実装パッケージを採用しているため、基板上の実装スペースを抑えた回路設計が可能です。 商品詳細 型番：LM431CCM3/NOPB メーカー：Texas Instruments 製品種類：シャントレギュレータIC 商品タイプ：可変型シャント電圧レギュレータ 製品カテゴリー：電源IC シリーズ：LM431 基準電圧：2.495V（標準） 基準電圧精度：±1% 動作電圧範囲：2.5V～36V カソード電流範囲：1mA～100mA 出力電圧範囲：約2.5V～36V 温度係数：低温度ドリフト パッケージ：SOT-23-3（DBZ） ピン数：3ピン 実装方式：SMD（表面実装） 動作温度範囲：0℃～70℃ 鉛フリー：対応 RoHS対応：対応 主な用途：電圧基準、電圧監視、電源安定化、スイッチング電源、フィードバック回路、過電圧保護
