ルネサス（Renesas Electronics）
【クロックバッファIC】9ZX21901BKLFT
型番/Part Number: クロックバッファic-9zx21901bklft
環境規制 (RoHS) 適合品
Renesas Electronics（旧IDT）製の高性能クロックバッファICです。Intel® DB1900Z準拠の差動クロックバッファで、1入力から19出力へのクロック分配に対応し、PCI Express Gen1/Gen2/Gen3やQPIなど高速インターフェース向けに設計されています。
外部フィードバック機能による遅延補正に対応し、低ジッタで安定したクロック供給を実現します。サーバー、ワークステーション、通信機器、産業用コンピュータなど、高速デジタルシステムのクロック分配回路に適した表面実装ICです。
商品詳細
型番：9ZX21901BKLFT
メーカー：Renesas Electronics（旧IDT）
品種：クロックバッファIC（Clock Buffer / Zero Delay Buffer）
主用途：PCI Express、QPI向けクロック分配
入出力比：1入力 / 19出力
出力形式：HCSL差動出力
入力形式：HCSL差動入力
対応周波数：33MHz～150MHz（出力最大400MHz）
PLL機能：内蔵
SMBus制御：対応
電源電圧：3.3V

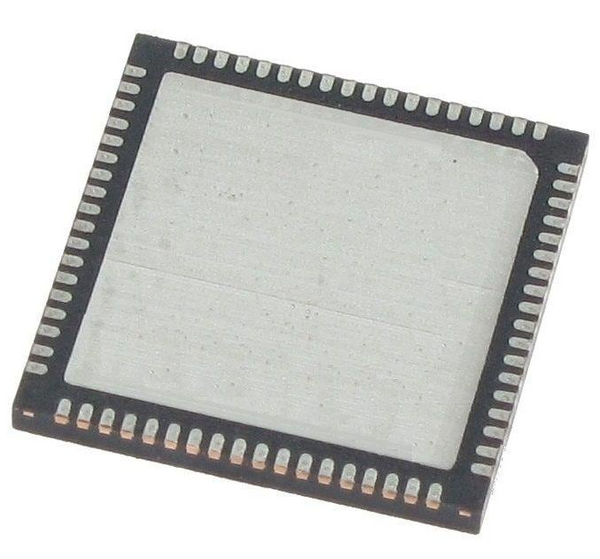

パッケージ：VFQFPN-72（10mm × 10mm）
実装方式：表面実装（SMD）
動作温度範囲：0℃～+70℃
RoHS対応・鉛フリー
主な用途：サーバー、通信機器、PC、ワークステーション、産業用コンピュータ、高速データ通信システム
22+半導体
技術仕様・スペック
この製品について
Renesas Electronics（旧IDT）製の高性能クロックバッファICです。Intel® DB1900Z準拠の差動クロックバッファで、1入力から19出力へのクロック分配に対応し、PCI Express Gen1/Gen2/Gen3やQPIなど高速インターフェース向けに設計されています。
外部フィードバック機能による遅延補正に対応し、低ジッタで安定したクロック供給を実現します。サーバー、ワークステーション、通信機器、産業用コンピュータなど、高速デジタルシステムのクロック分配回路に適した表面実装ICです。
商品詳細
- 型番：9ZX21901BKLFT
- メーカー：Renesas Electronics（旧IDT）
- 品種：クロックバッファIC（Clock Buffer / Zero Delay Buffer）
- 主用途：PCI Express、QPI向けクロック分配
- 入出力比：1入力 / 19出力
- 出力形式：HCSL差動出力
- 入力形式：HCSL差動入力
- 対応周波数：33MHz～150MHz（出力最大400MHz）
- PLL機能：内蔵
- SMBus制御：対応
- 電源電圧：3.3V
- パッケージ：VFQFPN-72（10mm × 10mm）
- 実装方式：表面実装（SMD）
- 動作温度範囲：0℃～+70℃
- RoHS対応・鉛フリー
- 主な用途：サーバー、通信機器、PC、ワークステーション、産業用コンピュータ、高速データ通信システム
