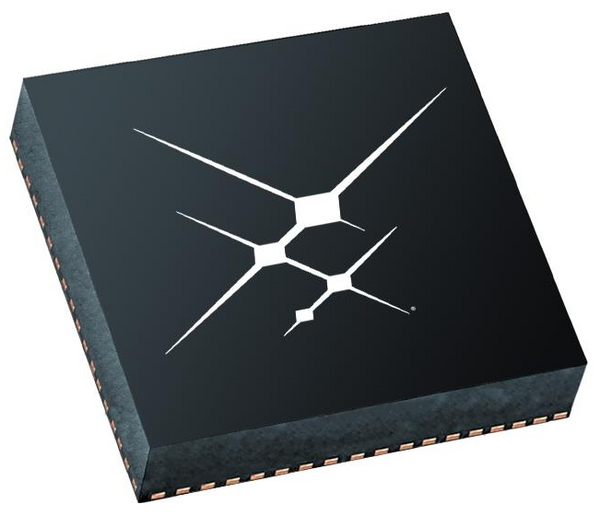

【クロックバッファ】SI53019-A01AGMR

Skyworks Solutions

【クロックバッファ】SI53019-A01AGMR

型番/Part Number: クロックバッファ-si53019-a01agmr

環境規制 (RoHS) 適合品
Skyworks Solutions製の19出力PCIe Gen 3対応HCSL差動クロックバッファです。1系統のクロック入力から19系統のHCSL差動クロック出力を生成し、PCIe Gen 1～Gen 4やIntel QPIなどの高速インターフェースへ基準クロックを分配できます。100MHzおよび133MHzのPLL動作に対応し、低ジッタ特性と最大50psの出力間スキューを備えています。サーバーやストレージ機器など、多数のPCIeデバイスへ高品質な基準クロックを分配する用途に適しています。 商品詳細 型番：SI53019-A01AGMR メーカー：Skyworks Solutions 製品タイプ：19出力PCIeクロックバッファ 用途：PCI Express（PCIe）、Intel QPI、SAS、SATA、Intel SMI 入力：差動クロック入力 出力：HCSL差動出力 入出力比：1：19 出力数：19出力 PLL：内蔵 PLL動作周波数：100MHz / 133MHz 電源電圧：3.135V～3.465V 基準電源：3.3V 最大動作周波数：133.33MHz 出力間スキュー：最大50ps 入力－出力遅延：固定0ps（代表値） 出力イネーブル：I²C制御対応 SMBusアドレス：9種類選択可能 動作モード：PLLモード / バイパスモード...
21+半導体

技術仕様・スペック

メーカー / ブランド Skyworks Solutions
製品カテゴリ クロックバッファ
梱包仕様 リール / トレイ (見積依頼時に指定可能)
環境規制 (RoHS) 適合品 (Compliant)

この製品について

Skyworks Solutions製の19出力PCIe Gen 3対応HCSL差動クロックバッファです。1系統のクロック入力から19系統のHCSL差動クロック出力を生成し、PCIe Gen 1～Gen 4やIntel QPIなどの高速インターフェースへ基準クロックを分配できます。100MHzおよび133MHzのPLL動作に対応し、低ジッタ特性と最大50psの出力間スキューを備えています。サーバーやストレージ機器など、多数のPCIeデバイスへ高品質な基準クロックを分配する用途に適しています。

商品詳細

  • 型番：SI53019-A01AGMR
  • メーカー：Skyworks Solutions
  • 製品タイプ：19出力PCIeクロックバッファ
  • 用途：PCI Express（PCIe）、Intel QPI、SAS、SATA、Intel SMI
  • 入力：差動クロック入力
  • 出力：HCSL差動出力
  • 入出力比：1：19
  • 出力数：19出力
  • PLL：内蔵
  • PLL動作周波数：100MHz / 133MHz
  • 電源電圧：3.135V～3.465V
  • 基準電源：3.3V
  • 最大動作周波数：133.33MHz
  • 出力間スキュー：最大50ps
  • 入力－出力遅延：固定0ps（代表値）
  • 出力イネーブル：I²C制御対応
  • SMBusアドレス：9種類選択可能
  • 動作モード：PLLモード / バイパスモード
  • PCIe対応：Gen 1 / Gen 2 / Gen 3 / Gen 4
  • 動作温度範囲：-40℃～+85℃
  • 取付方式：表面実装
  • パッケージ：QFN（72ピン）
  • パッケージサイズ：約10mm × 10mm
  • 端子数：72ピン
  • RoHS：対応
