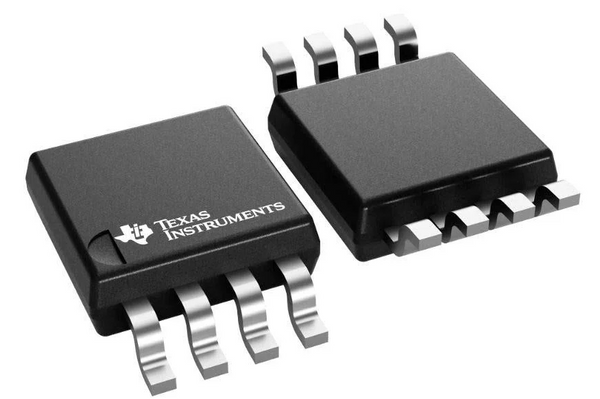

【アナログ・デジタルコンバータ - ADC】ADC081C021CIMMX/NOPB

Texas Instruments製の8ビット・アナログ／デジタルコンバータ（ADC）です。1チャネルのSAR型ADCを搭載し、最大188.9kSPSの変換速度に対応しています。2.7～5.5Vの単電源で動作し、I²Cインターフェースを介してマイコンなどからデジタルデータを読み出せます。

アナログ入力の上限・下限を監視するAlert機能や、変換していないときの自動パワーダウン機能も備えており、センサー信号のデジタル化や電圧監視、バッテリー駆動機器などに適しています。8ピンVSSOPの小型面実装パッケージを採用しています。

商品詳細

• 型番：ADC081C021CIMMX/NOPB
• メーカー：Texas Instruments
• 製品カテゴリー：IC
• 製品種類：データコンバータIC
• 商品タイプ：8ビットSAR型A/Dコンバータ（ADC）
• ADC分解能：8ビット
• チャネル数：1チャネル
• ADC方式：SAR（逐次比較型）
• サンプリングレート：最大188.9kSPS
• 変換時間：1µs typ.
• アナログ入力：1入力
• 入力方式：シングルエンド
• 基準電圧：電源電圧を使用
• 電源電圧：2.7～5.5V
• 電源方式：単電源
• デジタルインターフェース：I²C
• I²C通信速度：100kHz／400kHz／3.4MHz
• I²Cアドレス：最大9種類（VSSOP-8）
• Alert機能：対応
• 自動変換モード：対応
• 自動パワーダウン：対応
• 未変換時消費電力：1µW未満
• INL：±0.2LSB（最大）
• DNL：±0.2LSB（最大）
• ESD保護：±8kV HBM（SDA、SCL）
• 動作温度：-40～+105℃
• パッケージ：VSSOP（DGK）
• ピン数：8
• 実装方式：面実装（SMD）
• パッケージサイズ：約3.0 × 3.0mm
• 包装：テープ＆リール
• 標準包装数量：3,500個／リール
• RoHS：対応
• 主な用途：センサー信号変換、電圧監視、バッテリー駆動機器、組み込み機器、アナログ信号のデジタル化など
